Anwendung
Die Aderleitung H07V-U ist ein vielseitiges Kabel zur Verwendung in Bereichen wie Signalübertragung, Maschinenbau und Robotik, sowie zur Verdrahtung von Schaltschränken, Steuerungen oder in der Gebäudetechnik. Aderleitung ist mit einen Mindestbiegeradius von 4 mal des Kabeldurchmessers hervorragend zur Schaltschrankverdrahtung geeignet. Da die Aderleitungen in einer Vielzahl von Farben erhältlich sind, ermöglicht H07V-U eine Farbcodierung, welche die Organisation des zu installierenden Schaltkreises übersichtlicher gestaltet. Meistens wird Aderleitung allerdings in Installationsrohren oder -kanälen verlegt.
Technische Daten

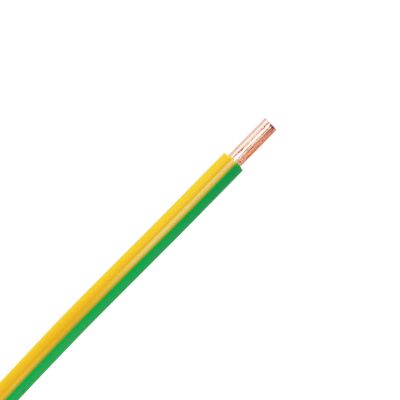

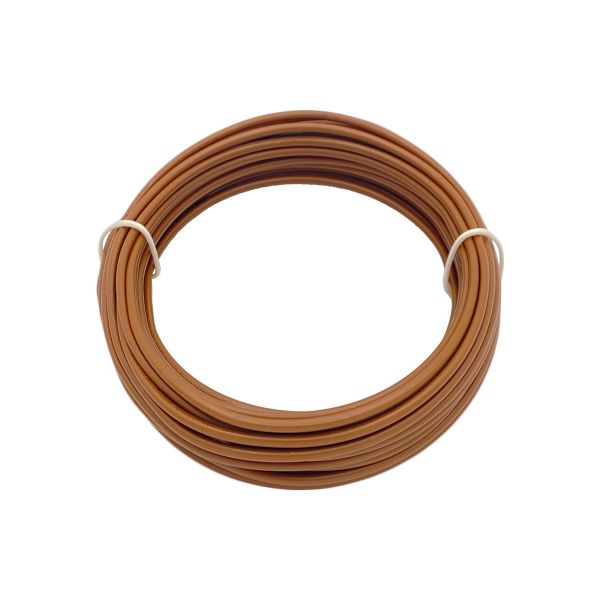

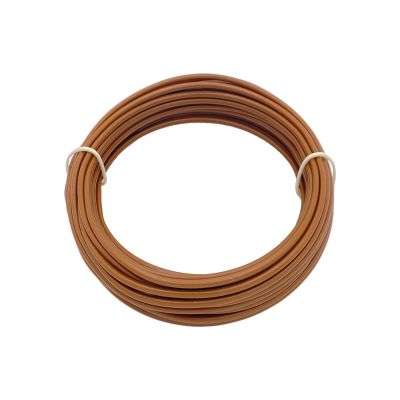

- Kabeltyp: H07V-U (eindrähtig, starr)
- Kupferleitung: blank, eindrähtig
- Isolation: PVC
- 1 adrig
- Querschnitt: 1,5 mm²
- Außendurchmesser: 2,8mm
- Mantelfarbe: nach Wahl jeweils schwarz, weiß, blau, braun, violett, grün/gelb oder grau
- Nennspannung U0/U: 450 V/750 V
- Prüfspannung: 2500 V
- Temperaturbereich:
- Bei flexibler Verlegung: 5° C … 70° C
- Bei fester Verlegung: -40° C … 70° C
Die Verarbeitung von Aderleitung sollte nur durch eine Elektrofachkraft durchgeführt werden. Es besteht die Gefahr eines Brandes oder elektrischen Schlages.
Diese Leitungen sind bestimmt für die Verlegung in Rohren
auf, in und unter Putz sowie in geschlossenen Installationskanälen.
Zur inneren Verdrahtung von
Geräten, Schaltanlagen und Verteilern sowie für geschützte
Verlegung in und an Leuchten mit einer Nennspannung bis
1000 V Wechselspannung oder 750 V Gleichspannung gegen
Erde. Bei Verwendung in Schienenfahrzeugen darf die
Betriebsgleichspannung 900V gegen Erde betragen. Das
Produkt ist konform zur Richtlinie 2014/35/EU (Niederspannungsrichtlinie).
Aufbau –––––––––––––––––––––————————––––––––––––––––––––––––––––––––––––––––––
H07V-U
Kupferleiter blank, eindrähtig nach EN 60228 Kl. 1
Isolation PVC TI1 nach EN 50363-3
Aderkennzeichnung gem. VDE 0293
Technische Daten –––––––––––––––––––––————————––––––––––––––––––––––––––––––––––––––––––
CPR-Leistungsklasse nach EN 50575 Eca
Nennspannung U0/ U: 450 / 750 V
Prüfspannung: 2500 V
Temperaturbereich
fest verlegt: -40°C ... 70°C
bei Verlegung: 5°C ... 70°C
Mindestbiegeradius
für feste Verlegung: 4 x Durchmesser
Hinweis –––––––––––––––––––––————————––––––––––––––––––––––––––––––––––––––––––
Diese Leitungen dürfen nicht zur direkten Verlegung auf
Pritschen, Rinnen oder Wannen verwendet werden.
Typenkurzzeichen –––––––––––––––––––––————————––––––––––––––––––––––––––––––––––––––––––
H07V - U: harmonisierte PVC-Verdrahtungsleitung,
Nennspannung 450 / 750 V,
eindrähtiger Cu-Leiter (U)
